Rollenbremsenprüfstand - Cartec BDE 5004 A

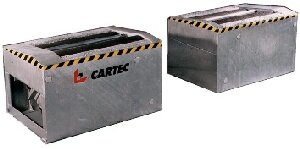

Kombinierter Rollen-Bremsenprüfstand in geteilter Ausführung bis 20 t Achsgewicht für PKW, Transporter, Busse und LKW.   Durch die intelligente Anordnung der Motoren unter den Rollen, beansprucht dieser Prüfstand sehr wenig Platz in der wertvollen Werkstattfläche. Die Montage vor einer Arbeitsgrube ist genauso möglich wie die Montage neben einer Arbeitsgrube. Die Einbauwannen erleichtern die Erstellung des Fundamentes entscheidend und Sie haben die Gewissheit, dass das Fundament passt. Durch die getrennte Bauweise der Rollensätze kann die minimale oder maximale Spurbreite Ihrem zu prüfenden Fuhrpark angepasst werden. Der ideale Prüfstand für die regelmäßige Überprüfung der Bremsen an allen Fahrzeugen bis zu einem Achsgewicht von bis zu 20 Tonnen. Teil- oder vollbeladene LKWs können mit diesem Prüfstand genauso getestet werden wie PKW's oder Omnibusse.	Vorteile Kompakte Abmessungen Rollensatz verzinkt Reifenschonende Rollenbeschichtung mit sehr hohen Reibwerten, auch bei Nässe basiert auf bewährter Cartec-Prüftechnik Getrennte Montage von Kraftschrank und Anzeigeschrank Jederzeit erweiterbar bis zur kompletten Prüfstrasse Kompletter Kabelsatz Früherkennung von Mängeln an der Bremsanlage Integration von Tachokontrolle möglich Verschiedene Ausführungen Integration einer Niederspannvorrichtung möglich volle Aufrüstfähigkeit, z.B. PC-Ausführung mit Windows Benutzeroberfläche oder Waagenachrüstung TÜV - Zulassung ASA - Schnittstelle Funktionen Ermittlung des Rollwiderstandes (schwergängige Bremse) Ermittlungen von Unrundheiten (Trommel / Scheibe) Ermittlung der Bremskraftdifferenz links- rechts
Bedingt durch die serienmäßig getrennte Aufstellung von Kraftstromsteuerschrank und Anzeigenschaltschrank ist es bei CARTEC ohne Probleme möglich, die Anzeigeneinheit dort zu platzieren, wo es für Sie am optimalsten ist. Verschiedene Möglichkeiten der Befestigung machen Ihnen die Entscheidung über den Aufstellungsort des Anzeigeschrankes leicht. Für kurze Prüfhallen ist dieser Prüfstand auch mit zwei Messrichtungen zu haben. Technische Daten   Allgemein         Prüfgewicht pro Achse max.   t   20 Rollenkoeffizient trocken - naß       0.9 - 0.7 Temperaturbereich   °C   0 bis +70               Anzeigeschrank         Höhe x Breite x Tiefe   mm   900 x 900 x 200 Meßbereich   kN   0 - 8 / 0 - 40 Skalendurchmesser   mm   2 x 360 Lackierung   RAL   3000 Gewicht   kg   50               Elektronik         Meßprinzip       DMS Meßwertverarbeitung   %   Mikroprozessor               Kraftschrank         Höhe x Breite x Tiefe   mm   600 x 800 x 200 Lackierung   RAL   3000 Gewicht   kg   45               PC Kabinett           Höhe x Breite x Tiefe   mm   1500 x 580 x 850 Lackierung   RAL   3000 Gewicht   kg   48               Energieversorgung         Netz   V   3 x 400 Frequenz   Hz   50 Absicherung träge   A   3 x 80 Motorleistung   kW   2 x 15 Zuleitung   mm²   5 x 16               Mechanik         Prüfbreite min. - max.   mm   variabel Länge x Breite x Höhe   mm   1360 x 920 x 720 Rollendurchmesser   mm   255 Rollenlänge   mm   1000 Rollenüberhöhung   mm   50 Korrosionsschutz: Verzinkung   DIN   50976-t Zno Leerlaufgeschwindigkeit   km/h   3.2 Gewicht   kg   2 x 870

Die Aussagen dieser Seite beziehen sich auf Herstellerangaben.
Irrtümer und technische Änderungen vorbehalten.
