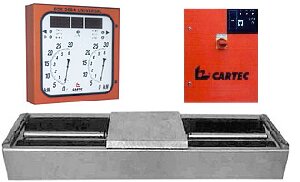

Rollenbremsenprüfstand - Cartec BDE 3504 K

nächstes



Rollen-Bremsenprüfstand in geteilter Ausführung bis 10.000 kg Achsgewicht.

Ein kombinierter Rollen-Bremsenprüfstand für PKW, Transporter, Busse und LKW mit einer sehr geringen Einbautiefe.

Der ideale Prüfstand für die regelmäßige Überprüfung der Bremsen an allen Fahrzeugen bis zu einer max. Spurbreite von 2860 mm und einem Achsgewicht bis 10.000 kg.

Bedingt durch die serienmäßig getrennte Aufstellung von Kraftstromsteuerschrank und Anzeigenschaltschrank ist es bei CARTEC ohne Probleme möglich, die Anzeigeneinheit dort zu platzieren, wo es am optimalsten für Sie ist. Verschiedene Möglichkeiten der Befestigung machen Ihnen die Entscheidung über den Aufstellungsort des Anzeigeschranks leicht.

Dieser Rollenprüfstand kann mit verschiedenen Optionen aufgerüstet werden, die Ihnen die tägliche Arbeit erleichtern (z.B. Druckluftsensoren verkabelt, oder per Funk, Wiegeeinrichtung, Fernbedienung, Drucker, PC Aufrüstung, SP Software, usw.) siehe Optionen.

Vorteile

bulletKompakte Abmessungen
bulletSehr geringe Einbautiefe
bulletRollensatz verzinkt
bulletReifenschonende Rollenbeschichtung mit sehr hohen Reibwerten, auch bei Nässe
bulletGetrennte Montage von Kraftschrank und Anzeigeschrank
bulletJederzeit erweiterbar bis zur kompletten Prüfstrasse
bulletKompletter Kabelsatz
bulletFrüherkennung von Mängeln an der Bremsanlage
bulletIntegration der Tachometerüberprüfung möglich
bulletVerschiedene Ausführungen
bulletTÜV - Zulassung
bulletASA - Schnittstelle
bulletbasiert auf bewährter Cartec-Prüftechnik
bulletvolle Aufrüstfähigkeit
z.B. PC-Ausführung mit Windows Benutzeroberfläche
oder Waagenachrüstung

Funktionen

bulletErmittlung des Rollwiderstandes (schwergängige Bremse)
bulletErmittlung von Unrundheiten von Trommel / Scheibe
bulletErmittlung der Bremskraftdifferenz links / rechts


Technische Daten

  Allgemein
Prüfgewicht pro Achse max.   t   10
Rollenkoeffizient trocken - naß       0.9 - 0.5
Temperaturbereich   °C   0 bis +70

  Anzeigeschrank
Höhe x Breite x Tiefe   mm   900 x 900 x 200
Meßbereich   kN   0 - 6 / 0 - 30
Skalendurchmesser   mm   360
Lackierung   RAL   3000
Gewicht   kg   50
max. Bremskraft   kN   20
Zeigerlänge   mm   160
Zahlenhöhe   mm   46 / 32

  PC Kabinett
Höhe x Breite x Tiefe   mm   1500 x 580 x 850
Gewicht   kg   48

  Elektronik
Meßprinzip       DMS
Meßwertverarbeitung       Mikroprozessor

  Energieversorgung
Netz   V   3 x 400
Frequenz   Hz   50
Absicherung träge   A   3 x 32
Motorleistung   kW   2 x 5.5
Zuleitung für Motorleistung 5.5 kW   mm²   5 x 6

  Kraftschrank
Höhe x Breite x Tiefe   mm   600 x 800 x 200
Lackierung   RAL   3000
Gewicht   kg   45

  Mechanik
Prüfbreite min. - max.   mm   895 x 2890
Länge x Breite x Höhe   mm   3180 x 700 x 326
Rollendurchmesser   mm   205
Rollenlänge   mm   1000
Rollenüberhöhung   mm   25
Korrosionsschutz: Verzinkung   DIN   50976-t Zno
Leerlaufgeschwindigkeit   km/h   2.8
Gewicht   kg   730

Die Aussagen dieser Seite beziehen sich auf Herstellerangaben.
Irrtümer und technische Änderungen vorbehalten.
